A-DQ(ZN)2Y Fiber Optic Cable

Product Code: MLT-NMA-SJ-(GY27)-(D)

  • Cable Construction
  • Types
  • Mechanical and Environmental Characteristics
  • Application
  • Marking, Packing, Delivery Lengths

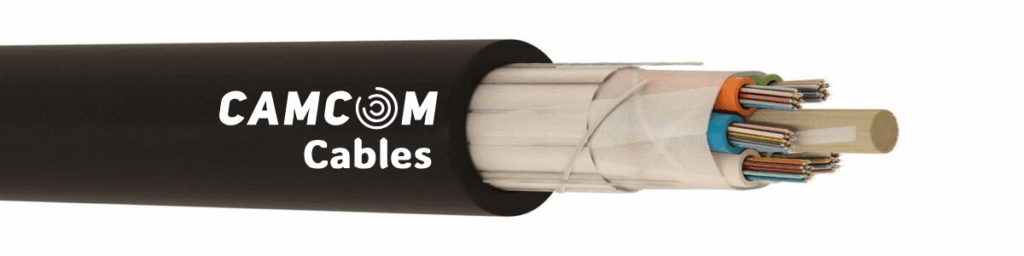

1 – Optical fiber core ¹
2 – Waterproof thixotropic jelly
3 – PBT Tube
4 – Non-metallic central strength member (FRP)
5 – Water-swellable yarn
6 – Core Wrapping (Water-swellable Tape)
7 – Non-metallic strength member (Glass yarn)
8 – Ripcord
9 – UV resistant polyethylene (HDPE) black outer jacket

Part Number Core Type Count Fiber Count Tube Count Filler Diameter Tube(mm) FRP Diameter (mm) Cable Diameter (mm) Cable Weight(kg/km)
3.226.2.6.1.1900.0.0002 SM G.652.D 2 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1900.1.0004 SM G.652.D 4 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1900.0.0004 SM G.652.D 4 2 4 2,05 2,2 10,5 86
3.226.2.6.1.1900.1.0006 SM G.652.D 6 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1900.0.0006 SM G.652.D 6 3 3 2,05 2,2 10,5 86
3.226.2.6.1.1900.1.0008 SM G.652.D 8 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1900.2.0008 SM G.652.D 8 2 4 2,05 2,2 10,5 85
3.226.2.6.1.1900.0.0008 SM G.652.D 8 4 2 2,05 2,2 10,5 87
3.226.2.6.1.1900.1.0012 SM G.652.D 12 1 5 2,25 2,2 10,9 87
3.226.2.6.1.1900.2.0012 SM G.652.D 12 3 3 2,05 2,2 10,5 86
3.226.2.6.1.1900.0.0012 SM G.652.D 12 6 0 2,05 2,2 10,5 89
3.226.2.6.1.1900.1.0016 SM G.652.D 16 2 4 2,05 2,2 10,5 85
3.226.2.6.1.1900.0.0016 SM G.652.D 16 4 2 2,05 2,2 10,5 87
3.226.2.6.1.1900.2.0016 SM G.652.D 16 8 0 2,05 2,7 12,6 119
3.226.2.6.1.1900.0.0020 SM G.652.D 20 5 1 2,05 2,2 10,5 88
3.226.2.6.1.1900.1.0024 SM G.652.D 24 2 4 2,25 2,2 10,9 88
3.226.2.6.1.1900.3.0024 SM G.652.D 24 3 3 2,05 2,2 10,5 86
3.226.2.6.1.1900.2.0024 SM G.652.D 24 4 2 2,05 2,2 10,5 87
3.226.2.6.1.1900.0.0024 SM G.652.D 24 6 0 2,05 2,2 10,5 88
3.226.2.6.1.1900.0.0032 SM G.652.D 32 4 2 2,05 2,2 10,5 86
3.226.2.6.1.1900.1.0036 SM G.652.D 36 3 3 2,25 2,2 10,9 89
3.226.2.6.1.1900.0.0036 SM G.652.D 36 6 0 2,05 2,2 10,5 88
3.226.2.6.1.1900.1.0048 SM G.652.D 48 4 2 2,25 2,2 10,9 91
3.226.2.6.1.1900.0.0048 SM G.652.D 48 6 0 2,05 2,2 10,5 87
3.226.2.6.1.1900.0.0060 SM G.652.D 60 5 1 2,25 2,5 11,2 96
3.226.2.6.1.1900.0.0064 SM G.652.D 64 8 0 2,05 2,7 12,3 115
3.226.2.6.1.1900.0.0072 SM G.652.D 72 6 0 2,25 2,5 11,2 97
3.226.2.6.1.1900.0.0096 SM G.652.D 96 8 0 2,25 2,7 12,7 122
3.226.2.6.1.1900.0.0120 SM G.652.D 120 10 0 2,25 2,7 14,1 141
3.226.2.6.1.1900.0.0144 SM G.652.D 144 12 0 2,25 2,7 15,7 184
3.226.2.6.1.1900.0.0192 SM G.652.D 192 16 2 2,25 2,5 16,1 177
3.226.2.6.1.1900.0.0216 SM G.652.D 216 18 0 2,25 2,5 16,1 186
Part Number Core Type Count Fiber Count Tube Count Filler Diameter Tube(mm) FRP Diameter (mm) Cable Diameter (mm) Cable Weight(kg/km)
3.226.2.6.1.1502.0.0002 OM2 2 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1502.1.0004 OM2 4 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1502.0.0004 OM2 4 2 4 2,05 2,2 10,5 86
3.226.2.6.1.1502.1.0006 OM2 6 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1502.0.0006 OM2 6 3 3 2,05 2,2 10,5 86
3.226.2.6.1.1502.1.0008 OM2 8 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1502.2.0008 OM2 8 2 4 2,05 2,2 10,5 85
3.226.2.6.1.1502.0.0008 OM2 8 4 2 2,05 2,2 10,5 87
3.226.2.6.1.1502.1.0012 OM2 12 1 5 2,25 2,2 10,9 87
3.226.2.6.1.1502.2.0012 OM2 12 3 3 2,05 2,2 10,5 86
3.226.2.6.1.1502.0.0012 OM2 12 6 0 2,05 2,2 10,5 89
3.226.2.6.1.1502.1.0016 OM2 16 2 4 2,05 2,2 10,5 85
3.226.2.6.1.1502.0.0016 OM2 16 4 2 2,05 2,2 10,5 87
3.226.2.6.1.1502.2.0016 OM2 16 8 0 2,05 2,7 12,6 119
3.226.2.6.1.1502.0.0020 OM2 20 5 1 2,05 2,2 10,5 88
3.226.2.6.1.1502.1.0024 OM2 24 2 4 2,25 2,2 10,9 88
3.226.2.6.1.1502.3.0024 OM2 24 3 3 2,05 2,2 10,5 86
3.226.2.6.1.1502.2.0024 OM2 24 4 2 2,05 2,2 10,5 87
3.226.2.6.1.1502.0.0024 OM2 24 6 0 2,05 2,2 10,5 88
3.226.2.6.1.1502.0.0032 OM2 32 4 2 2,05 2,2 10,5 86
3.226.2.6.1.1502.1.0036 OM2 36 3 3 2,25 2,2 10,9 89
3.226.2.6.1.1502.0.0036 OM2 36 6 0 2,05 2,2 10,5 88
3.226.2.6.1.1502.1.0048 OM2 48 4 2 2,25 2,2 10,9 91
3.226.2.6.1.1502.0.0048 OM2 48 6 0 2,05 2,2 10,5 87
3.226.2.6.1.1502.0.0060 OM2 60 5 1 2,25 2,5 11,2 96
3.226.2.6.1.1502.0.0064 OM2 64 8 0 2,05 2,7 12,3 115
3.226.2.6.1.1502.0.0072 OM2 72 6 0 2,25 2,5 11,2 97
3.226.2.6.1.1502.0.0096 OM2 96 8 0 2,25 2,7 12,7 122
3.226.2.6.1.1502.0.0120 OM2 120 10 0 2,25 2,7 14,1 141
3.226.2.6.1.1502.0.0144 OM2 144 12 0 2,25 2,7 15,7 184
3.226.2.6.1.1502.0.0192 OM2 192 16 2 2,25 2,5 16,1 177
3.226.2.6.1.1502.0.0216 OM2 216 18 0 2,25 2,5 16,1 186
Part Number Core Type Count Fiber Count Tube Count Filler Diameter Tube(mm) FRP Diameter (mm) Cable Diameter (mm) Cable Weight(kg/km)
3.226.2.6.1.1625.0.0002 OM1 2 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1625.1.0004 OM1 4 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1625.0.0004 OM1 4 2 4 2,05 2,2 10,5 86
3.226.2.6.1.1625.1.0006 OM1 6 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1625.0.0006 OM1 6 3 3 2,05 2,2 10,5 86
3.226.2.6.1.1625.1.0008 OM1 8 1 5 2,05 2,2 10,5 85
3.226.2.6.1.1625.2.0008 OM1 8 2 4 2,05 2,2 10,5 85
3.226.2.6.1.1625.0.0008 OM1 8 4 2 2,05 2,2 10,5 87
3.226.2.6.1.1625.1.0012 OM1 12 1 5 2,25 2,2 10,9 87
3.226.2.6.1.1625.2.0012 OM1 12 3 3 2,05 2,2 10,5 86
3.226.2.6.1.1625.0.0012 OM1 12 6 0 2,05 2,2 10,5 89
3.226.2.6.1.1625.1.0016 OM1 16 2 4 2,05 2,2 10,5 85
3.226.2.6.1.1625.0.0016 OM1 16 4 2 2,05 2,2 10,5 87
3.226.2.6.1.1625.2.0016 OM1 16 8 0 2,05 2,7 12,6 119
3.226.2.6.1.1625.0.0020 OM1 20 5 1 2,05 2,2 10,5 88
3.226.2.6.1.1625.1.0024 OM1 24 2 4 2,25 2,2 10,9 88
3.226.2.6.1.1625.3.0024 OM1 24 3 3 2,05 2,2 10,5 86
3.226.2.6.1.1625.2.0024 OM1 24 4 2 2,05 2,2 10,5 87
3.226.2.6.1.1625.0.0024 OM1 24 6 0 2,05 2,2 10,5 88
3.226.2.6.1.1625.0.0032 OM1 32 4 2 2,05 2,2 10,5 86
3.226.2.6.1.1625.1.0036 OM1 36 3 3 2,25 2,2 10,9 89
3.226.2.6.1.1625.0.0036 OM1 36 6 0 2,05 2,2 10,5 88
3.226.2.6.1.1625.1.0048 OM1 48 4 2 2,25 2,2 10,9 91
3.226.2.6.1.1625.0.0048 OM1 48 6 0 2,05 2,2 10,5 87
3.226.2.6.1.1625.0.0060 OM1 60 5 1 2,25 2,5 11,2 96
3.226.2.6.1.1625.0.0064 OM1 64 8 0 2,05 2,7 12,3 115
3.226.2.6.1.1625.0.0072 OM1 72 6 0 2,25 2,5 11,2 97
3.226.2.6.1.1625.0.0096 OM1 96 8 0 2,25 2,7 12,7 122
3.226.2.6.1.1625.0.0120 OM1 120 10 0 2,25 2,7 14,1 141
3.226.2.6.1.1625.0.0144 OM1 144 12 0 2,25 2,7 15,7 184
3.226.2.6.1.1625.0.0192 OM1 192 16 2 2,25 2,5 16,1 177
3.226.2.6.1.1625.0.0216 OM1 216 18 0 2,25 2,5 16,1 186
Test Standard Specified Value Acceptance Criteria
Maximum Installation Tension ²  IEC 60794-1-2-E1 1.5 x W(N), min. 2700 N Fiber strain ≤ 0.33%
Maximum Operation Tension  IEC 60794-1-2-E1 0.5 x W(N), min. 900 N Δα ≤ 0.05 dB, No fiber strain
Crush Strength  IEC 60794-1-2-E3 3000 N / 100 mm, max. 15 min. Δα ≤ 0.05 dB, No damage
Impact  IEC 60794-1-2-E4 10 Nm, 3 impacts, R= 300 mm Δα ≤ 0.05 dB after the test
Torsion  IEC 60794-1-2-E7 1 m. 100N, +/- 180°, 10 cycles Δα ≤ 0.05 dB, No damage
Repeated Bending  IEC 60794-1-2-E6 R=20x D, 100 N, 35 cycles No damage
Bending Radius  IEC 60794-1-2-E11 R=20x D, 4 turns, 3 cycles Δα ≤ 0.05 dB, No damage
Temperature Cycling  IEC 60794-1-2-F1 -20°C to +70°C Δα ≤ 0.05 dB/km
Waterproofness  IEC 60794-1-2-F5B Sample= 3 m, water column= 1 m No water leakage in 24 hours.
Minimum Bending Radius
Operation 20 x cable Ø
Fixed 15 x cable Ø
Temperature Range
Storage -40°C to + 70°C Installation -30°C to +60°C
Transport -40°C to + 70°C Operating -40°C to +70°C
Marking Camcom – Signaling Innovation – Date of Manufacture – Fiber Count and Type – Length Marking
Packing Wooden drum with protection
Delivery Lengths 2 km, 4 km ± %5 tolerance
