A-DQ(ZN)(SR)2Y Fiber Optic Cable

Product Code: MLT-SA-SJ-(GY12)-(D)

  • Cable Construction
  • Types
  • Mechanical and Environmental Characteristics
  • Application
  • Marking, Packing, Delivery Lengths

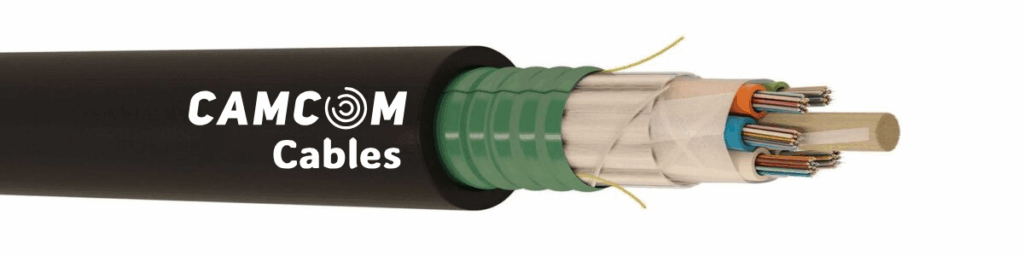

1 – Optical fiber core ¹
2 – Waterproof thixotropic jelly
3 – PBT Tube
4 – Non-metallic central strength member (FRP)
5 – Water-swellable yarn
6 – Core Wrapping (Water-swellable Tape)
7 – Non-metallic strength member (Glass yarn).
8 – Ripcord
9 – Corrugated steel tape
10- UV resistant polyethylene (HDPE) black outer jacket
Part Number Core Type Fiber Count Tube Count Filler Count Tube Diameter (mm) FRP Diameter (mm) Cable Diameter (mm) Cable Weight (kg/km)
3.240.2.6.1.0900.0.1002 SM G.652.D 2 1 5 2,05 2,2 12,1 137
3.240.2.6.1.0900.1.1004 SM G.652.D 4 1 5 2,05 2,2 12,1 136
3.240.2.6.1.0900.0.1004 SM G.652.D 4 2 4 2,05 2,2 12,1 137
3.240.2.6.1.0900.1.1006 SM G.652.D 6 1 5 2,05 2,2 12,1 136
3.240.2.6.1.0900.0.1006 SM G.652.D 6 2 4 2,05 2,2 12,1 134
3.240.2.6.1.0900.1.1008 SM G.652.D 8 1 5 2,05 2,2 12,1 136
3.240.2.6.1.0900.2.1008 SM G.652.D 8 2 4 2,05 2,2 12,1 137
3.240.2.6.1.0900.0.1008 SM G.652.D 8 4 2 2,05 2,2 12,1 139
3.240.2.6.1.0900.1.1012 SM G.652.D 12 1 5 2,25 2,2 12,8 146
3.240.2.6.1.0900.2.1012 SM G.652.D 12 3 3 2,05 2,2 12,1 138
3.240.2.6.1.0900.0.1012 SM G.652.D 12 6 0 2,05 2,2 12,1 140
3.240.2.6.1.0900.1.1016 SM G.652.D 16 2 4 2,05 2,2 12,1 137
3.240.2.6.1.0900.0.1016 SM G.652.D 16 4 2 2,05 2,2 12,1 138
3.240.2.6.1.0900.0.1018 SM G.652.D 18 3 3 2,05 2,2 12,1 137
3.240.2.6.1.0900.0.1020 SM G.652.D 20 5 1 2,05 2,2 12,1 139
3.240.2.6.1.0900.1.1024 SM G.652.D 24 2 4 2,25 2,2 12,8 149
3.240.2.6.1.0900.3.1024 SM G.652.D 24 3 3 2,05 2,2 12,1 137
3.240.2.6.1.0900.2.1024 SM G.652.D 24 4 2 2,05 2,2 12,1 138
3.240.2.6.1.0900.0.1024 SM G.652.D 24 6 0 2,05 2,2 12,1 139
3.240.2.6.1.0900.0.1032 SM G.652.D 32 4 2 2,05 2,2 12,1 137
3.240.2.6.1.0900.1.1036 SM G.652.D 36 3 3 2,25 2,2 12,8 150
3.240.2.6.1.0900.0.1036 SM G.652.D 36 6 0 2,05 2,2 12,1 139
3.240.2.6.1.0900.1.1048 SM G.652.D 48 4 2 2,25 2,2 13 156
3.240.2.6.1.0900.0.1048 SM G.652.D 48 6 0 2,05 2,2 12,1 138
3.240.2.6.1.0900.0.1060 SM G.652.D 60 5 1 2,25 2,5 13,1 158
3.240.2.6.1.0900.0.1064 SM G.652.D 64 8 0 2,05 2,7 14 171
3.240.2.6.1.0900.0.1072 SM G.652.D 72 6 0 2,25 2,5 13,1 153
3.240.2.6.1.0900.0.1096 SM G.652.D 96 8 0 2,25 2,7 14,5 176
3.240.2.6.1.0900.0.1120 SM G.652.D 120 10 0 2,25 2,7 16 209
3.240.2.6.1.0900.0.1144 SM G.652.D 144 12 0 2,25 2,7 17,6 241
3.240.2.6.1.0900.0.1192 SM G.652.D 192 16 2 2,25 2,5 17,7 259
3.240.2.6.1.0900.0.1216 SM G.652.D 216 18 0 2,25 2,5 17,6 257
Part Number Core Type Fiber Count Tube Count Filler Count Tube Diameter (mm) FRP Diameter (mm) Cable Diameter (mm) Cable Weight (kg/km)
3.240.2.6.1.0625.0.1002 OM1 2 1 5 2,05 2,2 12,1 137
3.240.2.6.1.0625.1.1004 OM1 4 1 5 2,05 2,2 12,1 136
3.240.2.6.1.0625.0.1004 OM1 4 2 4 2,05 2,2 12,1 137
3.240.2.6.1.0625.1.1006 OM1 6 1 5 2,05 2,2 12,1 136
3.240.2.6.1.0625.0.1006 OM1 6 2 4 2,05 2,2 12,1 134
3.240.2.6.1.0625.1.1008 OM1 8 1 5 2,05 2,2 12,1 136
3.240.2.6.1.0625.2.1008 OM1 8 2 4 2,05 2,2 12,1 137
3.240.2.6.1.0625.0.1008 OM1 8 4 2 2,05 2,2 12,1 139
3.240.2.6.1.0625.1.1012 OM1 12 1 5 2,25 2,2 12,8 146
3.240.2.6.1.0625.2.1012 OM1 12 3 3 2,05 2,2 12,1 138
3.240.2.6.1.0625.0.1012 OM1 12 6 0 2,05 2,2 12,1 140
3.240.2.6.1.0625.1.1016 OM1 16 2 4 2,05 2,2 12,1 137
3.240.2.6.1.0625.0.1016 OM1 16 4 2 2,05 2,2 12,1 138
3.240.2.6.1.0625.0.1020 OM1 20 5 1 2,05 2,2 12,1 139
3.240.2.6.1.0625.1.1024 OM1 24 2 4 2,25 2,2 12,8 149
3.240.2.6.1.0625.3.1024 OM1 24 3 3 2,05 2,2 12,1 137
3.240.2.6.1.0625.2.1024 OM1 24 4 2 2,05 2,2 12,1 138
3.240.2.6.1.0625.0.1024 OM1 24 6 0 2,05 2,2 12,1 139
3.240.2.6.1.0625.0.1032 OM1 32 4 2 2,05 2,2 12,1 137
3.240.2.6.1.0625.1.1036 OM1 36 3 3 2,25 2,2 12,8 150
3.240.2.6.1.0625.0.1036 OM1 36 6 0 2,05 2,2 12,1 139
3.240.2.6.1.0625.1.1048 OM1 48 4 2 2,25 2,2 13 156
3.240.2.6.1.0625.0.1048 OM1 48 6 0 2,05 2,2 12,1 138
3.240.2.6.1.0625.0.1060 OM1 60 5 1 2,25 2,5 13,1 158
3.240.2.6.1.0625.0.1064 OM1 64 8 0 2,05 2,7 14 171
3.240.2.6.1.0625.0.1072 OM1 72 6 0 2,25 2,5 13,1 153
3.240.2.6.1.0625.0.1096 OM1 96 8 0 2,25 2,7 14,5 176
3.240.2.6.1.0625.0.1120 OM1 120 10 0 2,25 2,7 16 209
3.240.2.6.1.0625.0.1144 OM1 144 12 0 2,25 2,7 17,6 241
3.240.2.6.1.0625.0.1192 OM1 192 16 2 2,25 2,5 17,7 259
3.240.2.6.1.0625.0.1216 OM1 216 18 0 2,25 2,5 17,6 257
Part Number Core Type Fiber Count Tube Count Filler Count Tube Diameter (mm) FRP Diameter (mm) Cable Diameter (mm) Cable Weight (kg/km)
3.240.2.6.1.0502.0.1002 OM2 2 1 5 2,05 2,2 12,1 137
3.240.2.6.1.0502.1.1004 OM2 4 1 5 2,05 2,2 12,1 136
3.240.2.6.1.0502.0.1004 OM2 4 2 4 2,05 2,2 12,1 137
3.240.2.6.1.0502.1.1006 OM2 6 1 5 2,05 2,2 12,1 136
3.240.2.6.1.0502.0.1006 OM2 6 2 4 2,05 2,2 12,1 134
3.240.2.6.1.0502.1.1008 OM2 8 1 5 2,05 2,2 12,1 136
3.240.2.6.1.0502.2.1008 OM2 8 2 4 2,05 2,2 12,1 137
3.240.2.6.1.0502.0.1008 OM2 8 4 2 2,05 2,2 12,1 139
3.240.2.6.1.0502.1.1012 OM2 12 1 5 2,25 2,2 12,8 146
3.240.2.6.1.0502.2.1012 OM2 12 3 3 2,05 2,2 12,1 138
3.240.2.6.1.0502.0.1012 OM2 12 6 0 2,05 2,2 12,1 140
3.240.2.6.1.0502.1.1016 OM2 16 2 4 2,05 2,2 12,1 137
3.240.2.6.1.0502.0.1016 OM2 16 4 2 2,05 2,2 12,1 138
3.240.2.6.1.0502.0.1020 OM2 20 5 1 2,05 2,2 12,1 139
3.240.2.6.1.0502.1.1024 OM2 24 2 4 2,25 2,2 12,8 149
3.240.2.6.1.0502.3.1024 OM2 24 3 3 2,05 2,2 12,1 137
3.240.2.6.1.0502.2.1024 OM2 24 4 2 2,05 2,2 12,1 138
3.240.2.6.1.0502.0.1024 OM2 24 6 0 2,05 2,2 12,1 139
3.240.2.6.1.0502.0.1032 OM2 32 4 2 2,05 2,2 12,1 137
3.240.2.6.1.0502.1.1036 OM2 36 3 3 2,25 2,2 12,8 150
3.240.2.6.1.0502.0.1036 OM2 36 6 0 2,05 2,2 12,1 139
3.240.2.6.1.0502.1.1048 OM2 48 4 2 2,25 2,2 13 156
3.240.2.6.1.0502.0.1048 OM2 48 6 0 2,05 2,2 12,1 138
3.240.2.6.1.0502.0.1060 OM2 60 5 1 2,25 2,5 13,1 158
3.240.2.6.1.0502.0.1064 OM2 64 8 0 2,05 2,7 14 171
3.240.2.6.1.0502.0.1072 OM2 72 6 0 2,25 2,5 13,1 153
3.240.2.6.1.0502.0.1096 OM2 96 8 0 2,25 2,7 14,5 176
3.240.2.6.1.0502.0.1120 OM2 120 10 0 2,25 2,7 16 209
3.240.2.6.1.0502.0.1144 OM2 144 12 0 2,25 2,7 17,6 241
3.240.2.6.1.0502.0.1192 OM2 192 16 2 2,25 2,5 17,7 259
3.240.2.6.1.0502.0.1216 OM2 216 18 0 2,25 2,5 17,6 257
Test Standard Specified Value Acceptance Criteria
Maximum Installation Tension ² IEC 60794-1-2-E1 1.0 x W(N), min. 1200 N Fiber strainı ≤ 0.33%
Maximum Operation Tension IEC 60794-1-2-E1 0.5 x W(N), min. 600 N Δα ≤ 0.05 dB, No fiber strain
Crush Strength IEC 60794-1-2-E3 3000 N / 100 mm, maks. 15 min Δα ≤ 0.05 dB, No damage
Impact IEC 60794-1-2-E4 10 Nm, 3 darbe, R= 300 mm Δα ≤ 0.05 dB after the test
Torsion IEC 60794-1-2-E7 1 m, 100N, +/- 180°, 10 cycles Δα ≤ 0.05 dB, No damage
Repeated Bending IEC 60794-1-2-E6 R=20x D, 100 N, 35 cycles No damage
Bending Radius IEC 60794-1-2-E11 R=20x D, 4 turns, 3 cycles Δα ≤ 0.05 dB, No damage
Temperature Cycling IEC 60794-1-2-F1 -20°C to +70°C Δα ≤ 0.05 dB/km
Waterproofness IEC 60794-1-2-F5B Sample= 3 m, water column= 1 m No water leakage in 24 hours.
Minimum Bending Radius
Operation 20 x cable Ø
Fixed 15 x cable Ø
Temperature Range
Storage -40°C to + 70°C Installation -30°C to +60°C
Transport -40°C to + 70°C Operating -40°C to +70°C
Marking Camcom – Signaling Innovation – Date of Manufacture – Fiber Count and Type – Length Marking
Packing Wooden drum with protection
Delivery Lengths 2 km, 4 km ± %5 tolerance
