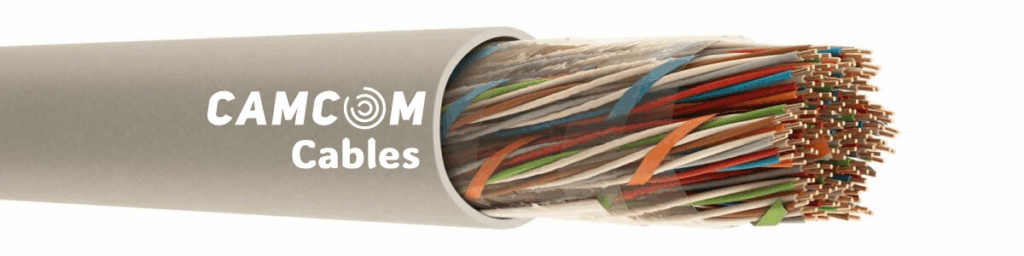

J-02YH Indoor Telephone Cable
Product Code: PDH
| 1 – Conductor | : | Class 1 electrolytic solid copper (IEC 60228, DIN VDE 0295, EN 60228) |
| 2 – Insulation | : | Color coded foam skin polyethylene cladded with solid polyethylene (TS EN 60708) |
| 3 – Stranding | : | In layers up to 10 pairs, 20 pairs to 100 pairs consist of stranding of 10 pair groups wrapped with polypropylene identification tape |
| 4 – Wrapping | : | A non-hygroscopic and dielectric polyester tape is applied on the cable core longitudinally or helically. (More than 10 pairs) |
| 5 – Outer Jacket | : | UV resistant halogen-free outer jacket. RAL 7035 (Grey) |
| Conductor Diameter |
Conductor Resistance Ω/km (20 °C) |
Insulation Resistance (@500V DC) MΩ/km |
Mutual Capacitance
nF/km |
Capacitance UnbalancepF/500 m |
Test Voltage
(@ 1 minute) |
|---|---|---|---|---|---|
| 0.40 mm | 146.6 | 5000 | 56 | 400 | 1000 |
| 0.50 mm | 93.0 | 5000 | 56 | 400 | 1000 |
| 0.60 mm | 64.6 | 5000 | 51 | 400 | 1000 |
| 0.65 mm | 60.0 | 5000 | 51 | 400 | 1000 |
| 0.80 mm | 37.0 | 5000 | 51 | 400 | 1000 |
| 0.90 mm | 28.8 | 5000 | 51 | 400 | 1000 |
| Smoke Density Test | Corrosive Gas Test | Flame Propagation Test | Flame Retardancy Test |
|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 |
IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 |
IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 |
IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Part Number | Pair Count | Conductor Diameter (mm) | Approx. Cable Diameter (mm) | Copper Weight (kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.310.1.5.3.0040.0.0001 | 1 | 0,4 | 2,7 | 3,6 | 9 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0002 | 2 | 0,4 | 3,1 | 5,9 | 13 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0003 | 3 | 0,4 | 3,7 | 8,3 | 17 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0004 | 4 | 0,4 | 4,3 | 10,7 | 21 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0005 | 5 | 0,4 | 4,6 | 13 | 25 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0006 | 6 | 0,4 | 4,8 | 15,4 | 29 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0007 | 7 | 0,4 | 5,2 | 17,7 | 33 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0008 | 8 | 0,4 | 5,4 | 20,1 | 36 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0009 | 9 | 0,4 | 5,7 | 22,4 | 41 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0010 | 10 | 0,4 | 6,1 | 26 | 48 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0012 | 12 | 0,4 | 6,5 | 30,7 | 55 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0014 | 14 | 0,4 | 7 | 35,4 | 63 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0015 | 15 | 0,4 | 7,2 | 37,8 | 66 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0016 | 16 | 0,4 | 7,3 | 40,1 | 69 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0020 | 20 | 0,4 | 7,4 | 49,8 | 82 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0025 | 25 | 0,4 | 8,8 | 61,4 | 100 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0030 | 30 | 0,4 | 9,6 | 73,5 | 118 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0033 | 33 | 0,4 | 9,9 | 80,6 | 127 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0040 | 40 | 0,4 | 10,7 | 97,2 | 153 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0050 | 50 | 0,4 | 11,8 | 120,9 | 184 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0060 | 60 | 0,4 | 12,9 | 144,6 | 221 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0070 | 70 | 0,4 | 13,4 | 168,3 | 250 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0080 | 80 | 0,4 | 14,5 | 192 | 287 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0100 | 100 | 0,4 | 16,4 | 241,6 | 357 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0120 | 120 | 0,4 | 17,4 | 289,9 | 418 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0150 | 150 | 0,4 | 20,2 | 362,6 | 515 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0200 | 200 | 0,4 | 22,4 | 483,4 | 665 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0250 | 250 | 0,4 | 24,8 | 604,3 | 820 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0300 | 300 | 0,4 | 27,3 | 725,1 | 991 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0400 | 400 | 0,4 | 30,5 | 966,8 | 1287 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0500 | 500 | 0,4 | 34,8 | 1208,5 | 1585 | 100/500/1000 |
| 3.310.1.5.3.0040.0.0600 | 600 | 0,4 | 37,7 | 1450,2 | 1879 | 100/500/1000 |
| Part Number | Pair Count | Conductor Diameter (mm) | Approx. Cable Diameter (mm) | Copper Weight (kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.310.1.5.3.0050.0.0001 | 1 | 0,5 | 3 | 5,5 | 12 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0002 | 2 | 0,5 | 3,4 | 9,2 | 17 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0003 | 3 | 0,5 | 4,1 | 12,9 | 23 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0004 | 4 | 0,5 | 4,8 | 16,6 | 29 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0005 | 5 | 0,5 | 5,1 | 20,3 | 35 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0006 | 6 | 0,5 | 5,4 | 24 | 39 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0007 | 7 | 0,5 | 5,9 | 27,7 | 46 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0008 | 8 | 0,5 | 6,1 | 31,4 | 50 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0009 | 9 | 0,5 | 6,4 | 35 | 56 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0010 | 10 | 0,5 | 6,9 | 40,6 | 66 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0012 | 12 | 0,5 | 7,3 | 47,9 | 76 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0014 | 14 | 0,5 | 7,9 | 55,3 | 87 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0015 | 15 | 0,5 | 8,1 | 59 | 92 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0016 | 16 | 0,5 | 8,3 | 62,7 | 96 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0020 | 20 | 0,5 | 8,4 | 77,8 | 115 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0025 | 25 | 0,5 | 10 | 95,8 | 141 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0030 | 30 | 0,5 | 11 | 114,8 | 166 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0033 | 33 | 0,5 | 11,2 | 125,9 | 180 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0040 | 40 | 0,5 | 12,3 | 151,8 | 216 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0050 | 50 | 0,5 | 13,5 | 188,9 | 263 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0060 | 60 | 0,5 | 14,7 | 225,9 | 314 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0070 | 70 | 0,5 | 15,3 | 262,9 | 358 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0080 | 80 | 0,5 | 16,6 | 299,9 | 411 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0100 | 100 | 0,5 | 18,8 | 377,5 | 511 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0120 | 120 | 0,5 | 20 | 453 | 602 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0150 | 150 | 0,5 | 23,3 | 566,5 | 745 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0200 | 200 | 0,5 | 25,8 | 755,3 | 967 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0250 | 250 | 0,5 | 28,7 | 944,1 | 1196 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0300 | 300 | 0,5 | 31,5 | 1133 | 1443 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0400 | 400 | 0,5 | 35,4 | 1510,6 | 1885 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0500 | 500 | 0,5 | 40,4 | 1888,2 | 2330 | 100/500/1000 |
| 3.310.1.5.3.0050.0.0600 | 600 | 0,5 | 43,8 | 2265,9 | 2769 | 100/500/1000 |
| Part Number | Pair Count | Conductor Diameter (mm) | Approx. Cable Diameter (mm) | Copper Weight (kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.310.1.5.3.0060.0.0001 | 1 | 0,6 | 3,7 | 8 | 17 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0002 | 2 | 0,6 | 4,3 | 13,2 | 24 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0003 | 3 | 0,6 | 5,2 | 18,6 | 34 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0004 | 4 | 0,6 | 6,2 | 23,9 | 42 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0005 | 5 | 0,6 | 6,5 | 29,2 | 50 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0006 | 6 | 0,6 | 6,8 | 34,5 | 57 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0007 | 7 | 0,6 | 7,5 | 39,8 | 67 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0008 | 8 | 0,6 | 7,8 | 45,1 | 74 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0009 | 9 | 0,6 | 8,1 | 50,5 | 81 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0010 | 10 | 0,6 | 8,6 | 58,4 | 94 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0012 | 12 | 0,6 | 9,3 | 69 | 109 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0014 | 14 | 0,6 | 10 | 79,6 | 125 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0015 | 15 | 0,6 | 10,3 | 84,9 | 132 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0016 | 16 | 0,6 | 10,5 | 90,2 | 139 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0020 | 20 | 0,6 | 10,6 | 112 | 167 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0025 | 25 | 0,6 | 12,8 | 138 | 204 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0030 | 30 | 0,6 | 14,1 | 165,3 | 242 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0033 | 33 | 0,6 | 14,7 | 181,3 | 267 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0040 | 40 | 0,6 | 15,8 | 218,6 | 315 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0050 | 50 | 0,6 | 17,4 | 271,9 | 383 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0060 | 60 | 0,6 | 19,2 | 325,3 | 466 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0070 | 70 | 0,6 | 20,1 | 378,6 | 532 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0080 | 80 | 0,6 | 21,5 | 431,9 | 600 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0100 | 100 | 0,6 | 24,3 | 543,6 | 743 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0120 | 120 | 0,6 | 26 | 652,3 | 877 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0150 | 150 | 0,6 | 30,5 | 815,7 | 1087 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0200 | 200 | 0,6 | 34 | 1087,6 | 1431 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0250 | 250 | 0,6 | 37,8 | 1359,5 | 1764 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0300 | 300 | 0,6 | 41,4 | 1631,4 | 2127 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0400 | 400 | 0,6 | 46,6 | 2175,2 | 2785 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0500 | 500 | 0,6 | 53,4 | 2719 | 3448 | 100/500/1000 |
| 3.310.1.5.3.0060.0.0600 | 600 | 0,6 | 58 | 3262,8 | 4101 | 100/500/1000 |
| Part Number | Pair Count | Conductor Diameter (mm) | Approx. Cable Diameter (mm) | Copper Weight (kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.310.1.5.3.0080.0.0001 | 1 | 0,8 | 4,5 | 14,1 | 26 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0002 | 2 | 0,8 | 5,2 | 23,5 | 39 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0003 | 3 | 0,8 | 6,4 | 33,1 | 54 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0004 | 4 | 0,8 | 7,7 | 42,5 | 68 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0005 | 5 | 0,8 | 8,1 | 51,9 | 81 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0006 | 6 | 0,8 | 8,5 | 61,4 | 93 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0007 | 7 | 0,8 | 9,3 | 70,8 | 108 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0008 | 8 | 0,8 | 9,7 | 80,2 | 120 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0009 | 9 | 0,8 | 10,1 | 89,7 | 132 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0010 | 10 | 0,8 | 10,7 | 103,8 | 153 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0012 | 12 | 0,8 | 11,6 | 122,7 | 178 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0014 | 14 | 0,8 | 12,5 | 141,5 | 204 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0015 | 15 | 0,8 | 12,8 | 151 | 216 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0016 | 16 | 0,8 | 13,2 | 160,4 | 228 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0020 | 20 | 0,8 | 13,3 | 199,1 | 278 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0025 | 25 | 0,8 | 16,2 | 245,3 | 341 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0030 | 30 | 0,8 | 18,3 | 293,9 | 419 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0033 | 33 | 0,8 | 18,8 | 322,3 | 454 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0040 | 40 | 0,8 | 20,2 | 388,6 | 536 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0050 | 50 | 0,8 | 22,3 | 483,4 | 654 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0060 | 60 | 0,8 | 24,1 | 578,2 | 770 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0070 | 70 | 0,8 | 25,2 | 673 | 883 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0080 | 80 | 0,8 | 27,1 | 767,8 | 1000 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0100 | 100 | 0,8 | 30,9 | 966,3 | 1255 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0120 | 120 | 0,8 | 33,1 | 1159,6 | 1486 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0150 | 150 | 0,8 | 39,1 | 1450,2 | 1861 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0200 | 200 | 0,8 | 43,7 | 1933,5 | 2450 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0250 | 250 | 0,8 | 48,6 | 2416,9 | 3027 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0300 | 300 | 0,8 | 52,8 | 2900,3 | 3599 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0400 | 400 | 0,8 | 59,5 | 3867 | 4733 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0500 | 500 | 0,8 | 68,3 | 4833,8 | 5875 | 100/500/1000 |
| 3.310.1.5.3.0080.0.0600 | 600 | 0,8 | 74,3 | 5800,5 | 7003 | 100/500/1000 |
| Bending Radius | Temperature Range Operating |
|---|---|
| 10xD mm | -30°C ~ +70°C |
