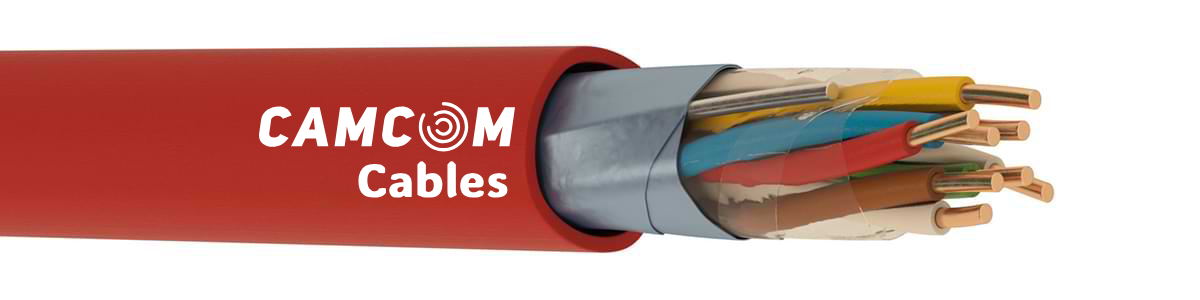

J-H(St)H Lg Fire Alarm Cable

Product Code: J-H(St)H Lg

1 – Conductor	:	Class 1 electrolytic solid copper (IEC 60228, DIN VDE 0295, EN 60228)
2 – Insulation	:	Halogen-free compound (VDE 0815, EN 50290-2-26)
3 – Stranding	:	Two pairs are stranded into a star-quad, above two pairs are stranded together in layers
4 – Wrapping	:	Polyester tape
5 – Screen	:	Tinned copper earthing wire, Al/PET tape
6 – Outer Jacket	:	UV resistant halogen-free outer jacket. RAL 3000 (Red)

Conductor Diameter	Conductor Resistance Ω/km (20 °C)	Insulation Resistance (@500V DC) MΩ/km	Mutual Capacitance nF/km	Operating VoltageV DC	Test Voltage (@ 1 minute) V DC
0.60 mm	130.0	100	100	300	800
0.80 mm	73.2	100	100	300	800
1.00 mm	44.6	100	100	300	1000
1.50 mm²	24.6	100	100	300	1000
2.50 mm²	15.1	100	100	300	1000

Smoke Density Test	Corrosive Gas Test	Halogen-free Test	Flame Propagation Test	Flame Retardancy Test
IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2	IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3	IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1	IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24	IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2

Part Number	Pair Count	Conductor Diameter (mm)	Cross Section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.644.1.3.3.0060.0.0001	1	0,6	–	4,1	7,2	22	100/500/1000
3.644.1.3.3.0060.0.0002	2	0,6	–	4,7	12,5	32	100/500/1000
3.644.1.3.3.0060.0.0003	3	0,6	–	6,1	17,8	46	100/500/1000
3.644.1.3.3.0060.0.0004	4	0,6	–	7,2	23,1	58	100/500/1000
3.644.1.3.3.0060.0.0005	5	0,6	–	7,5	28,4	69	100/500/1000
3.644.1.3.3.0060.0.0006	6	0,6	–	9,1	33,7	84	100/500/1000
3.644.1.3.3.0060.0.0008	8	0,6	–	9,3	44,3	101	100/500/1000
3.644.1.3.3.0060.0.0010	10	0,6	–	9,7	54,9	119	100/500/1000
3.644.1.3.3.0060.0.0012	12	0,6	–	10,4	65,6	138	100/500/1000
3.644.1.3.3.0060.0.0014	14	0,6	–	11,3	76,2	162	100/500/1000
3.644.1.3.3.0060.0.0016	16	0,6	–	11,9	86,8	180	100/500/1000
3.644.1.3.3.0060.0.0020	20	0,6	–	13,3	108	218	100/500/1000
3.644.1.3.3.0060.0.0024	24	0,6	–	14,3	129,2	259	100/500/1000
3.644.1.3.3.0060.0.0025	25	0,6	–	14,5	134,5	268	100/500/1000
3.644.1.3.3.0060.0.0030	30	0,6	–	18,8	161,1	339	100/500/1000
3.644.1.3.3.0060.0.0040	40	0,6	–	20,8	214,1	428	100/500/1000
3.644.1.3.3.0060.0.0050	50	0,6	–	23	267,2	518	100/500/1000
3.644.1.3.3.0060.0.0060	60	0,6	–	25,1	320,2	620	100/500/1000
3.644.1.3.3.0060.0.0080	80	0,6	–	28,1	426,3	792	100/500/1000
3.644.1.3.3.0060.0.0100	100	0,6	–	32,1	532,4	986	100/500/1000

Part Number	Pair Count	Conductor Diameter (mm)	Cross Section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.644.1.3.3.0080.0.0001	1	0,8	–	4,6	11,3	29	100/500/1000
3.644.1.3.3.0080.0.0002	2	0,8	–	5,3	20,7	44	100/500/1000
3.644.1.3.3.0080.0.0003	3	0,8	–	6,9	30,2	65	100/500/1000
3.644.1.3.3.0080.0.0004	4	0,8	–	8,1	39,6	82	100/500/1000
3.644.1.3.3.0080.0.0005	5	0,8	–	8,6	49,1	98	100/500/1000
3.644.1.3.3.0080.0.0006	6	0,8	–	10,4	58,5	119	100/500/1000
3.644.1.3.3.0080.0.0008	8	0,8	–	10,7	77,3	145	100/500/1000
3.644.1.3.3.0080.0.0010	10	0,8	–	11,1	96,2	173	100/500/1000
3.644.1.3.3.0080.0.0012	12	0,8	–	11,8	115,1	199	100/500/1000
3.644.1.3.3.0080.0.0014	14	0,8	–	12,8	133,9	233	100/500/1000
3.644.1.3.3.0080.0.0016	16	0,8	–	13,5	152,8	261	100/500/1000
3.644.1.3.3.0080.0.0020	20	0,8	–	15,2	190,5	318	100/500/1000
3.644.1.3.3.0080.0.0024	24	0,8	–	16,2	228,3	379	100/500/1000
3.644.1.3.3.0080.0.0025	25	0,8	–	16,5	237,7	391	100/500/1000
3.644.1.3.3.0080.0.0030	30	0,8	–	21,3	284,8	482	100/500/1000
3.644.1.3.3.0080.0.0040	40	0,8	–	23,8	379,2	629	100/500/1000
3.644.1.3.3.0080.0.0050	50	0,8	–	26,4	473,5	766	100/500/1000
3.644.1.3.3.0080.0.0060	60	0,8	–	28,8	567,8	918	100/500/1000
3.644.1.3.3.0080.0.0080	80	0,8	–	32,3	756,4	1184	100/500/1000
3.644.1.3.3.0080.0.0100	100	0,8	–	36,8	945,1	1458	100/500/1000

Part Number	Pair Count	Conductor Diameter (mm)	Cross Section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.644.1.3.3.0100.0.0001	1	1	–	5,5	19,6	42	100/500/1000
3.644.1.3.3.0100.0.0002	2	1	–	6,3	34,4	65	100/500/1000
3.644.1.3.3.0100.0.0003	3	1	–	8,1	49,5	92	100/500/1000
3.644.1.3.3.0100.0.0004	4	1	–	9,6	64,3	117	100/500/1000
3.644.1.3.3.0100.0.0005	5	1	–	10,1	79,2	140	100/500/1000
3.644.1.3.3.0100.0.0006	6	1	–	12,3	94,1	170	100/500/1000
3.644.1.3.3.0100.0.0008	8	1	–	12,7	123,9	212	100/500/1000
3.644.1.3.3.0100.0.0010	10	1	–	13,1	153,6	251	100/500/1000
3.644.1.3.3.0100.0.0012	12	1	–	14	183,4	290	100/500/1000
3.644.1.3.3.0100.0.0014	14	1	–	15,2	213,1	339	100/500/1000
3.644.1.3.3.0100.0.0016	16	1	–	16,1	242,9	381	100/500/1000
3.644.1.3.3.0100.0.0020	20	1	–	18	302,4	465	100/500/1000

Part Number	Pair Count	Conductor Diameter (mm)	Cross Section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.644.1.3.3.0150.0.0001	1	–	1,5	6,8	32,2	64	100/500/1000
3.644.1.3.3.0150.0.0002	2	–	1,5	7,8	59,6	105	100/500/1000
3.644.1.3.3.0150.0.0003	3	–	1,5	10,2	87,4	151	100/500/1000
3.644.1.3.3.0150.0.0004	4	–	1,5	12,5	114,9	201	100/500/1000
3.644.1.3.3.0150.0.0005	5	–	1,5	13,1	142,4	238	100/500/1000
3.644.1.3.3.0150.0.0006	6	–	1,5	16,2	170	297	100/500/1000
3.644.1.3.3.0150.0.0008	8	–	1,5	16,9	225	377	100/500/1000
3.644.1.3.3.0150.0.0010	10	–	1,5	17,4	280	448	100/500/1000

Part Number	Pair Count	Conductor Diameter (mm)	Cross Section (mm²)	Approx. Cable Diameter (mm)	Copper Weight (kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.644.1.3.3.0250.0.0001	1	–	2,5	7,8	49,7	90	100/500/1000
3.644.1.3.3.0250.0.0002	2	–	2,5	9	94,5	151	100/500/1000
3.644.1.3.3.0250.0.0003	3	–	2,5	11,9	140	219	100/500/1000
3.644.1.3.3.0250.0.0004	4	–	2,5	14,5	185	289	100/500/1000
3.644.1.3.3.0250.0.0005	5	–	2,5	15,1	230,1	346	100/500/1000
3.644.1.3.3.0250.0.0006	6	–	2,5	18,9	275,1	429	100/500/1000
3.644.1.3.3.0250.0.0008	8	–	2,5	19,7	365,2	549	100/500/1000
3.644.1.3.3.0250.0.0010	10	–	2,5	20,3	455,3	660	100/500/1000
