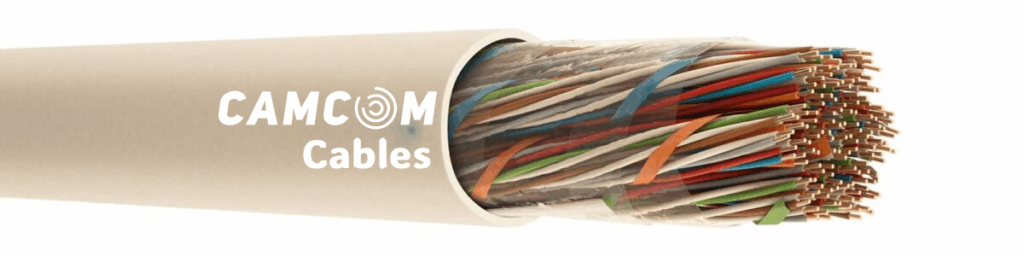

J-YY Indoor Telephone Cable
Product Code: VBV
| 1 – Conductor | : | Class 1 electrolytic solid copper (IEC 60228, DIN VDE 0295, EN 60228) |
| 2 – Insulation | : | PVC (TS IEC 60189-2) |
| 3 – Stranding | : | In layers up to 10 pairs, 20 pairs to 100 pairs consist of stranding of 10 pair groups wrapped with polypropylene identification tape |
| 4 – Wrapping | : | A non-hygroscopic and dielectric polyester tape is applied on the cable core longitudinally or helically. (More than 10 pairs) |
| 5 – Outer Jacket | : | UV resistant PVC outer jacket. RAL 7035 (Grey) |
| Conductor Diameter |
Conductor Resistance Ω/km (20 °C) |
Insulation Resistance (@500V DC) MΩ/km |
Mutual Capacitance
nF/km |
Capacitance UnbalancepF/500 m |
Test Voltage
(@ 1 minute) |
|---|---|---|---|---|---|
| 0.40 mm | 146.6 | 500 | 120 | 400 | 1000 |
| 0.50 mm | 93.0 | 500 | 120 | 400 | 1000 |
| 0.60 mm | 64.6 | 500 | 110 | 400 | 1000 |
| 0.65 mm | 60.0 | 500 | 110 | 400 | 1000 |
| 0.80 mm | 37.0 | 500 | 100 | 400 | 1000 |
| 0.90 mm | 28.8 | 500 | 100 | 400 | 1000 |
| Flame Retardancy Test |
|---|
| IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Part Number | Pair Count | Conductor Diameter (mm) | Approx. Cable Diameter (mm) | Copper Weight (kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.320.1.2.2.0040.0.0001 | 1 | 0,4 | 2,8 | 3,6 | 11 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0002 | 2 | 0,4 | 3,2 | 5,9 | 15 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0003 | 3 | 0,4 | 3,8 | 8,3 | 20 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0004 | 4 | 0,4 | 4,5 | 10,7 | 26 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0005 | 5 | 0,4 | 4,8 | 13 | 30 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0006 | 6 | 0,4 | 5 | 15,4 | 34 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0007 | 7 | 0,4 | 5,4 | 17,7 | 40 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0008 | 8 | 0,4 | 5,6 | 20,1 | 43 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0009 | 9 | 0,4 | 6 | 22,4 | 49 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0010 | 10 | 0,4 | 6,3 | 26 | 56 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0012 | 12 | 0,4 | 6,8 | 30,7 | 64 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0014 | 14 | 0,4 | 7,3 | 35,4 | 73 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0015 | 15 | 0,4 | 7,5 | 37,8 | 77 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0016 | 16 | 0,4 | 7,7 | 40,1 | 81 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0020 | 20 | 0,4 | 7,6 | 49,8 | 96 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0025 | 25 | 0,4 | 9,2 | 61,4 | 117 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0030 | 30 | 0,4 | 10,1 | 73,5 | 138 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0033 | 33 | 0,4 | 10,3 | 80,6 | 152 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0040 | 40 | 0,4 | 11,2 | 97,2 | 179 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0050 | 50 | 0,4 | 12,3 | 120,9 | 215 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0060 | 60 | 0,4 | 13,5 | 144,6 | 257 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0070 | 70 | 0,4 | 14 | 168,3 | 291 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0080 | 80 | 0,4 | 15,2 | 192 | 335 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0100 | 100 | 0,4 | 17,1 | 241,6 | 411 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0120 | 120 | 0,4 | 18,2 | 289,9 | 481 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0150 | 150 | 0,4 | 21,2 | 362,4 | 592 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0200 | 200 | 0,4 | 23,4 | 483,2 | 763 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0250 | 250 | 0,4 | 26,1 | 604 | 947 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0300 | 300 | 0,4 | 28,7 | 724,8 | 1146 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0400 | 400 | 0,4 | 32,1 | 966,3 | 1486 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0500 | 500 | 0,4 | 36,7 | 1207,9 | 1837 | 100/500/1000 |
| 3.320.1.2.2.0040.0.0600 | 600 | 0,4 | 39,8 | 1449,5 | 2173 | 100/500/1000 |
| Part Number | Pair Count | Conductor Diameter (mm) | Approx. Cable Diameter (mm) | Copper Weight (kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.320.1.2.2.0050.0.0001 | 1 | 0,5 | 3,1 | 5,5 | 14 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0002 | 2 | 0,5 | 3,5 | 9,2 | 20 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0003 | 3 | 0,5 | 4,3 | 12,9 | 27 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0004 | 4 | 0,5 | 5,1 | 16,6 | 34 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0005 | 5 | 0,5 | 5,4 | 20,3 | 41 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0006 | 6 | 0,5 | 5,6 | 24 | 46 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0007 | 7 | 0,5 | 6,1 | 27,7 | 53 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0008 | 8 | 0,5 | 6,4 | 31,4 | 59 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0009 | 9 | 0,5 | 6,7 | 35 | 66 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0010 | 10 | 0,5 | 7,2 | 40,6 | 76 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0012 | 12 | 0,5 | 7,7 | 47,9 | 87 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0014 | 14 | 0,5 | 8,3 | 55,3 | 100 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0015 | 15 | 0,5 | 8,5 | 59 | 106 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0016 | 16 | 0,5 | 8,7 | 62,7 | 111 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0020 | 20 | 0,5 | 8,6 | 77,8 | 132 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0025 | 25 | 0,5 | 10,5 | 95,8 | 163 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0030 | 30 | 0,5 | 11,5 | 114,8 | 192 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0033 | 33 | 0,5 | 11,5 | 125,9 | 206 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0040 | 40 | 0,5 | 12,7 | 151,8 | 244 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0050 | 50 | 0,5 | 14,2 | 188,9 | 303 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0060 | 60 | 0,5 | 15,5 | 225,9 | 362 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0070 | 70 | 0,5 | 16,1 | 262,9 | 412 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0080 | 80 | 0,5 | 17,5 | 299,9 | 473 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0100 | 100 | 0,5 | 19,7 | 374 | 580 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0120 | 120 | 0,5 | 21 | 448 | 680 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0150 | 150 | 0,5 | 24,5 | 566,2 | 847 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0200 | 200 | 0,5 | 27,2 | 755 | 1098 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0250 | 250 | 0,5 | 30,3 | 943,7 | 1366 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0300 | 300 | 0,5 | 33,3 | 1132,4 | 1650 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0400 | 400 | 0,5 | 37,4 | 1509,9 | 2151 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0500 | 500 | 0,5 | 42,7 | 1887,3 | 2664 | 100/500/1000 |
| 3.320.1.2.2.0050.0.0600 | 600 | 0,5 | 46,4 | 2264,8 | 3160 | 100/500/1000 |
| Part Number | Pair Count | Conductor Diameter (mm) | Approx. Cable Diameter (mm) | Copper Weight (kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.320.1.2.2.0060.0.0001 | 1 | 0,6 | 3,7 | 8 | 20 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0002 | 2 | 0,6 | 4,3 | 13,2 | 29 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0003 | 3 | 0,6 | 5,3 | 18,6 | 39 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0004 | 4 | 0,6 | 6,2 | 23,9 | 50 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0005 | 5 | 0,6 | 6,6 | 29,2 | 59 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0006 | 6 | 0,6 | 6,9 | 34,5 | 67 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0007 | 7 | 0,6 | 7,6 | 39,8 | 78 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0008 | 8 | 0,6 | 7,9 | 45,1 | 86 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0009 | 9 | 0,6 | 8,2 | 50,5 | 94 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0010 | 10 | 0,6 | 8,8 | 58,4 | 108 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0012 | 12 | 0,6 | 9,4 | 69 | 125 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0014 | 14 | 0,6 | 10,1 | 79,6 | 144 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0015 | 15 | 0,6 | 10,4 | 84,9 | 152 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0016 | 16 | 0,6 | 10,7 | 90,2 | 160 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0020 | 20 | 0,6 | 10,5 | 112 | 191 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0025 | 25 | 0,6 | 13 | 138 | 235 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0030 | 30 | 0,6 | 14,3 | 165,3 | 279 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0033 | 33 | 0,6 | 14,5 | 181,3 | 307 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0040 | 40 | 0,6 | 16 | 218,6 | 364 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0050 | 50 | 0,6 | 17,7 | 271,9 | 442 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0060 | 60 | 0,6 | 19,3 | 325,3 | 528 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0070 | 70 | 0,6 | 20,2 | 378,6 | 603 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0080 | 80 | 0,6 | 21,8 | 431,9 | 692 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0100 | 100 | 0,6 | 24,7 | 543,6 | 856 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0120 | 120 | 0,6 | 26,4 | 652,3 | 1008 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0150 | 150 | 0,6 | 31 | 815,4 | 1250 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0200 | 200 | 0,6 | 34,6 | 1087,1 | 1643 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0250 | 250 | 0,6 | 38,4 | 1358,9 | 2024 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0300 | 300 | 0,6 | 42,1 | 1630,7 | 2443 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0400 | 400 | 0,6 | 47,4 | 2174,2 | 3195 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0500 | 500 | 0,6 | 54,3 | 2717,7 | 3962 | 100/500/1000 |
| 3.320.1.2.2.0060.0.0600 | 600 | 0,6 | 59,1 | 3261,3 | 4706 | 100/500/1000 |
| Part Number | Pair Count | Conductor Diameter (mm) | Approx. Cable Diameter (mm) | Copper Weight (kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.320.1.2.2.0080.0.0001 | 1 | 0,8 | 4,5 | 14,1 | 30 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0002 | 2 | 0,8 | 5,2 | 23,5 | 45 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0003 | 3 | 0,8 | 6,4 | 33,1 | 62 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0004 | 4 | 0,8 | 7,7 | 42,5 | 78 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0005 | 5 | 0,8 | 8,1 | 51,9 | 93 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0006 | 6 | 0,8 | 8,5 | 61,4 | 107 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0007 | 7 | 0,8 | 9,3 | 70,8 | 124 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0008 | 8 | 0,8 | 9,7 | 80,2 | 137 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0009 | 9 | 0,8 | 10,1 | 89,7 | 151 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0010 | 10 | 0,8 | 10,7 | 103,8 | 173 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0012 | 12 | 0,8 | 11,6 | 122,7 | 201 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0014 | 14 | 0,8 | 12,5 | 141,5 | 231 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0015 | 15 | 0,8 | 12,8 | 151 | 244 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0016 | 16 | 0,8 | 13,2 | 160,4 | 258 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0020 | 20 | 0,8 | 13 | 199,1 | 314 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0025 | 25 | 0,8 | 16,2 | 245,3 | 386 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0030 | 30 | 0,8 | 18,3 | 293,9 | 476 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0033 | 33 | 0,8 | 18,3 | 322,3 | 512 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0040 | 40 | 0,8 | 20,2 | 388,6 | 608 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0050 | 50 | 0,8 | 22,3 | 483,4 | 741 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0060 | 60 | 0,8 | 24,1 | 578,2 | 872 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0070 | 70 | 0,8 | 25,2 | 673 | 999 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0080 | 80 | 0,8 | 27,3 | 767,8 | 1143 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0100 | 100 | 0,8 | 30,9 | 966,3 | 1419 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0120 | 120 | 0,8 | 33,1 | 1159,6 | 1677 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0150 | 150 | 0,8 | 39,1 | 1449,5 | 2101 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0200 | 200 | 0,8 | 43,7 | 1932,6 | 2764 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0250 | 250 | 0,8 | 48,6 | 2415,8 | 3413 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0300 | 300 | 0,8 | 52,8 | 2898,9 | 4056 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0400 | 400 | 0,8 | 59,5 | 3865,2 | 5329 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0500 | 500 | 0,8 | 68,3 | 4831,5 | 6621 | 100/500/1000 |
| 3.320.1.2.2.0080.0.0600 | 600 | 0,8 | 74,3 | 5797,8 | 7885 | 100/500/1000 |
| Bending Radius | Temperature Range Operating |
|---|---|
| 10xD mm | -30°C ~ +70°C |
