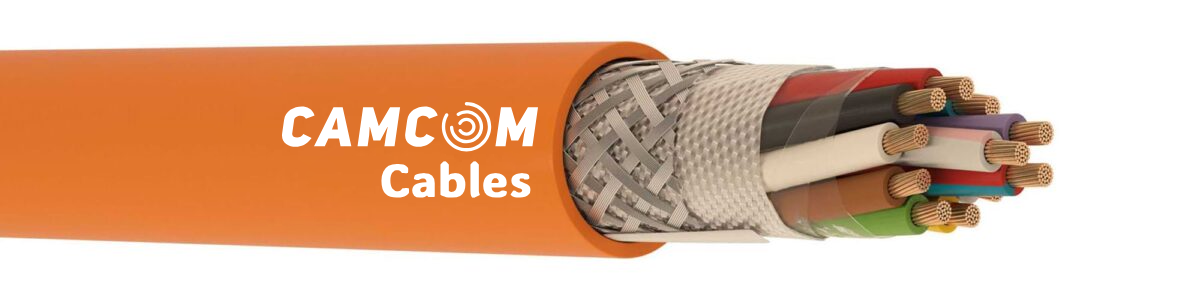

LIHCH FE180 PH120 Fire Resistant Cable
Product Code: IHCH FE180 PH120
| 1 – Conductor | : | Stranded electrolytic copper conductor (Class 5) (IEC 60228, EN 60228, DIN VDE 0295) |
| 2 – Insulation | : | Cross-linked polymer compound in ceramic form (DIN 47100) |
| 3 – Stranding | : | In layers |
| 4 – Wrapping | : | Polyester tape, glass yarn tape |
| 5 – Screen | : | Tinned copper braiding |
| 6 – Outer Jacket | : | UV resistant halogen-free outer jacket. RAL 2008 (Orange) |
| Conductor Diameter |
Conductor Resistance Ω/km (20 °C) |
Insulation Resistance (@500V DC) MΩ/km |
Mutual Capacitance
nF/km |
Operating VoltageV DC |
Test Voltage
(@ 1 minute) |
|---|---|---|---|---|---|
| 0.50 mm² | 39.0 | 100 | 100 | 300 | 2000 |
| 0.75 mm² | 26.0 | 100 | 100 | 300 | 2000 |
| 1.00 mm² | 19.5 | 100 | 100 | 300 | 2000 |
| 1.50 mm² | 13.3 | 100 | 100 | 300 | 2000 |
| 2.50 mm² | 8.0 | 100 | 100 | 300 | 2000 |
| Smoke Density Test | Corrosive Gas Test | Halogen-free Test | Flame Propagation Test | Flame Retardancy Test |
|---|---|---|---|---|
| IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2 |
IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3 |
IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1 |
IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24 |
IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2 |
| Circuit Integrity Test (FE180) |
Circuit Integrity with Shock Test (PH120) |
|---|---|
| IEC 60331-21 | EN 50200, VDE 0482-200, BS EN 50200 |
| Part Number | ConductorCount | Conductor Diameter (mm²) | Approx. Cable Diameter(mm) | Copper Weight(kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.517.2.4.3.0050.0.0002 | 2 | 0,5 | 5,6 | 16,9 | 43 | 100/500/1000 |
| 3.517.2.4.3.0050.0.0003 | 3 | 0,5 | 5,9 | 21,3 | 51 | 100/500/1000 |
| 3.517.2.4.3.0050.0.0004 | 4 | 0,5 | 6,3 | 26,1 | 60 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0005 | 5 | 0,5 | 7 | 31,6 | 73 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0006 | 6 | 0,5 | 7,5 | 37,7 | 86 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0007 | 7 | 0,5 | 7,5 | 42,1 | 89 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0008 | 8 | 0,5 | 8,2 | 47 | 107 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0009 | 9 | 0,5 | 9,4 | 52,6 | 122 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0010 | 10 | 0,5 | 9,4 | 57,8 | 125 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0012 | 12 | 0,5 | 9,9 | 69,8 | 146 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0014 | 14 | 0,5 | 10,4 | 80,9 | 167 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0016 | 16 | 0,5 | 10,9 | 90,2 | 184 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0018 | 18 | 0,5 | 11,5 | 96,2 | 205 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0019 | 19 | 0,5 | 11,5 | 100,6 | 208 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0020 | 20 | 0,5 | 12,1 | 106,7 | 226 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0021 | 21 | 0,5 | 12,1 | 111,1 | 227 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0024 | 24 | 0,5 | 13,4 | 126 | 263 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0025 | 25 | 0,5 | 13,4 | 130,4 | 277 | 100/500/1000 |
| 3.517.3.4.3.0050.0.0027 | 27 | 0,5 | 13,7 | 140,6 | 286 | 100/500/1000 |
| Part Number | ConductorCount | Conductor Diameter (mm²) | Approx. Cable Diameter(mm) | Copper Weight(kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.517.2.4.3.0075.0.0002 | 2 | 0,75 | 6,1 | 21,6 | 51 | 100/500/1000 |
| 3.517.2.4.3.0075.0.0003 | 3 | 0,75 | 6,4 | 28,2 | 62 | 100/500/1000 |
| 3.517.2.4.3.0075.0.0004 | 4 | 0,75 | 7 | 36 | 76 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0005 | 5 | 0,75 | 7,7 | 43,6 | 94 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0006 | 6 | 0,75 | 8,3 | 52 | 110 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0007 | 7 | 0,75 | 8,3 | 58,6 | 115 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0008 | 8 | 0,75 | 9,1 | 66,2 | 138 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0009 | 9 | 0,75 | 10,5 | 76,6 | 158 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0010 | 10 | 0,75 | 10,5 | 84,2 | 164 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0012 | 12 | 0,75 | 10,9 | 98,9 | 189 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0014 | 14 | 0,75 | 11,4 | 109,4 | 211 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0016 | 16 | 0,75 | 12 | 124,2 | 234 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0018 | 18 | 0,75 | 12,7 | 138,7 | 266 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0019 | 19 | 0,75 | 12,7 | 145,3 | 271 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0020 | 20 | 0,75 | 13,4 | 157,1 | 296 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0021 | 21 | 0,75 | 13,4 | 163,7 | 299 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0024 | 24 | 0,75 | 14,9 | 185,5 | 344 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0025 | 25 | 0,75 | 14,9 | 192,1 | 363 | 100/500/1000 |
| 3.517.3.4.3.0075.0.0027 | 27 | 0,75 | 15,2 | 207,2 | 376 | 100/500/1000 |
| Part Number | ConductorCount | Conductor Diameter (mm²) | Approx. Cable Diameter(mm) | Copper Weight(kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.517.2.4.3.0100.0.0002 | 2 | 1 | 6,5 | 26 | 58 | 100/500/1000 |
| 3.517.2.4.3.0100.0.0003 | 3 | 1 | 6,9 | 34,3 | 72 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0004 | 4 | 1 | 7,5 | 43,5 | 89 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0005 | 5 | 1 | 8,2 | 52,2 | 108 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0006 | 6 | 1 | 8,9 | 66,2 | 131 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0007 | 7 | 1 | 8,9 | 74,4 | 138 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0008 | 8 | 1 | 9,8 | 83,8 | 164 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0009 | 9 | 1 | 11,2 | 91,2 | 183 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0010 | 10 | 1 | 11,2 | 99,5 | 189 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0012 | 12 | 1 | 11,7 | 116,7 | 218 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0014 | 14 | 1 | 12,3 | 134 | 248 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0016 | 16 | 1 | 12,9 | 152,1 | 277 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0018 | 18 | 1 | 13,7 | 173,8 | 318 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0019 | 19 | 1 | 13,7 | 182 | 324 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0020 | 20 | 1 | 14,4 | 192 | 350 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0021 | 21 | 1 | 14,4 | 200,2 | 353 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0024 | 24 | 1 | 16 | 227,9 | 404 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0025 | 25 | 1 | 16 | 236,1 | 426 | 100/500/1000 |
| 3.517.3.4.3.0100.0.0027 | 27 | 1 | 16,3 | 255,2 | 443 | 100/500/1000 |
| Part Number | ConductorCount | Conductor Diameter (mm²) | Approx. Cable Diameter(mm) | Copper Weight(kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.517.2.4.3.0150.0.0002 | 2 | 1,5 | 7,1 | 35,7 | 73 | 100/500/1000 |
| 3.517.2.4.3.0150.0.0003 | 3 | 1,5 | 7,5 | 48,7 | 91 | 100/500/1000 |
| 3.517.2.4.3.0150.0.0004 | 4 | 1,5 | 8,2 | 62,8 | 113 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0005 | 5 | 1,5 | 9 | 76,9 | 140 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0006 | 6 | 1,5 | 9,8 | 94,9 | 169 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0007 | 7 | 1,5 | 9,8 | 107,8 | 178 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0008 | 8 | 1,5 | 10,7 | 119,7 | 210 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0009 | 9 | 1,5 | 12,3 | 132,9 | 236 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0010 | 10 | 1,5 | 12,3 | 147,2 | 247 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0012 | 12 | 1,5 | 12,8 | 174,2 | 287 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0014 | 14 | 1,5 | 13,6 | 205,1 | 331 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0016 | 16 | 1,5 | 14,3 | 232,4 | 370 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0018 | 18 | 1,5 | 15,1 | 260,2 | 420 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0019 | 19 | 1,5 | 15,1 | 273,1 | 429 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0020 | 20 | 1,5 | 15,9 | 286,6 | 463 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0021 | 21 | 1,5 | 15,9 | 299,5 | 468 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0024 | 24 | 1,5 | 17,7 | 342 | 540 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0025 | 25 | 1,5 | 17,7 | 354,8 | 570 | 100/500/1000 |
| 3.517.3.4.3.0150.0.0027 | 27 | 1,5 | 18 | 381 | 592 | 100/500/1000 |
| Part Number | ConductorCount | Conductor Diameter (mm²) | Approx. Cable Diameter(mm) | Copper Weight(kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.517.2.4.3.0250.0.0002 | 2 | 2,5 | 8,4 | 58,8 | 105 | 100/500/1000 |
| 3.517.2.4.3.0250.0.0003 | 3 | 2,5 | 8,9 | 80,3 | 134 | 100/500/1000 |
| 3.517.2.4.3.0250.0.0004 | 4 | 2,5 | 9,8 | 103,6 | 170 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0005 | 5 | 2,5 | 10,8 | 124 | 211 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0006 | 6 | 2,5 | 11,7 | 147,9 | 251 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0007 | 7 | 2,5 | 11,7 | 169,3 | 266 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0008 | 8 | 2,5 | 12,9 | 192,5 | 317 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0009 | 9 | 2,5 | 15 | 220,1 | 363 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0010 | 10 | 2,5 | 15 | 243,3 | 381 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0012 | 12 | 2,5 | 15,6 | 286,6 | 441 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0014 | 14 | 2,5 | 16,4 | 332,4 | 506 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0016 | 16 | 2,5 | 17,3 | 378,9 | 568 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0018 | 18 | 2,5 | 18,3 | 423,1 | 644 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0019 | 19 | 2,5 | 18,3 | 444,5 | 659 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0020 | 20 | 2,5 | 19,3 | 467,4 | 712 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0021 | 21 | 2,5 | 19,3 | 488,9 | 721 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0024 | 24 | 2,5 | 21,4 | 559,9 | 827 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0025 | 25 | 2,5 | 21,4 | 581,3 | 874 | 100/500/1000 |
| 3.517.3.4.3.0250.0.0027 | 27 | 2,5 | 21,8 | 628,7 | 913 | 100/500/1000 |
| Part Number | ConductorCount | Conductor Diameter (mm²) | Approx. Cable Diameter(mm) | Copper Weight(kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.517.3.4.3.0400.0.0002 | 2 | 4 | 9,4 | 83,5 | 138 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0003 | 3 | 4 | 10 | 119 | 181 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0004 | 4 | 4 | 11 | 154,5 | 230 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0005 | 5 | 4 | 12,1 | 191,1 | 287 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0006 | 6 | 4 | 13,2 | 227,3 | 346 | 100/500/1000 |
| 3.517.3.4.3.0400.0.0007 | 7 | 4 | 13,2 | 261,6 | 371 | 100/500/1000 |
| Part Number | ConductorCount | Conductor Diameter (mm²) | Approx. Cable Diameter(mm) | Copper Weight(kg/km) | Approx. Weight (kg/km) | Packing Lengths (m) |
|---|---|---|---|---|---|---|
| 3.517.3.4.3.0600.0.0002 | 2 | 6 | 11,1 | 120,4 | 191 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0003 | 3 | 6 | 11,9 | 173,8 | 260 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0004 | 4 | 6 | 13,1 | 227,2 | 331 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0005 | 5 | 6 | 14,5 | 285,6 | 419 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0006 | 6 | 6 | 15,8 | 340,6 | 501 | 100/500/1000 |
| 3.517.3.4.3.0600.0.0007 | 7 | 6 | 15,8 | 392 | 539 | 100/500/1000 |
| Bending Radius | Temperature Range Operating |
|---|---|
| 10xD mm | -40°C ~ +70°C |
