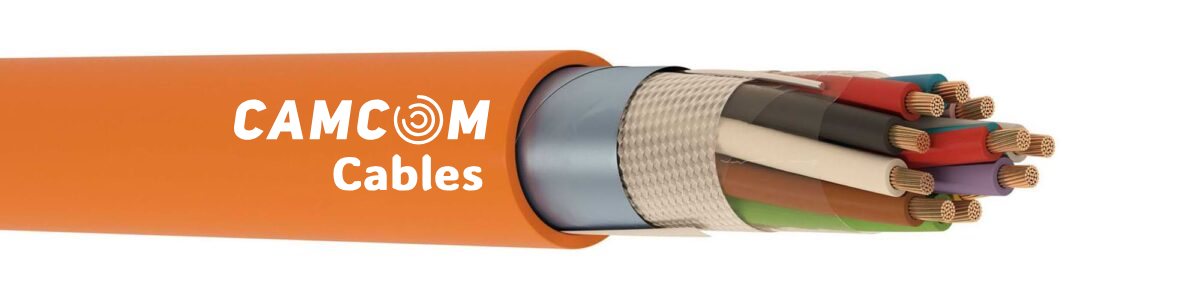

LIH(St)H FE180 PH120 Fire Resistant Cable

Product Code: LIH(St)H FE180 PH120

1 – Conductor	:	Stranded electrolytic copper conductor (Class 5) (IEC 60228, EN 60228, DIN VDE 0295)
2 – Insulation	:	Cross-linked polymer compound in ceramic form (DIN 47100)
3 – Stranding	:	In layers
4 – Wrapping	:	Polyester tape, glass yarn tape
5 – Screen	:	Tinned copper earthing wire, Al/PET tape
6 – Outer Jacket	:	UV resistant halogen-free outer jacket. RAL 2008 (Orange)

Conductor Diameter	Conductor Resistance Ω/km (20 °C)	Insulation Resistance (@500V DC) MΩ/km	Mutual Capacitance nF/km	Operating VoltageV DC	Test Voltage (@ 1 minute) V DC
0.50 mm²	39.0	100	100	300	2000
0.75 mm²	26.0	100	100	300	2000
1.00 mm²	19.5	100	100	300	2000
1.50 mm²	13.3	100	100	300	2000
2.50 mm²	8.0	100	100	300	2000

Smoke Density Test	Corrosive Gas Test	Halogen-free Test	Flame Propagation Test	Flame Retardancy Test
IEC 61034-2, VDE 0482-1034-2, BS EN 61034-2	IEC 60754-2, VDE 0482-267-2-3, BS EN 50267-2-3	IEC 60754-1, VDE 0482-267-2-1, BS EN 50267-2-1	IEC 60332-3-24, VDE 0482-332-3-24, EN 60332-2-24	IEC 60332-1-2, VDE 0482-332-1-2, BS EN 60332-1-2

Circuit Integrity Test (FE180)	Circuit Integrity with Shock Test (PH120)
IEC 60331-21	EN 50200, VDE 0482-200, BS EN 50200

Part Number	ConductorCount	Conductor Diameter (mm²)	Approx. Cable Diameter(mm)	Copper Weight(kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.545.2.4.3.0050.0.0002	2	0,5	5,8	11,1	34	100/500/1000
3.545.2.4.3.0050.0.0003	3	0,5	6,1	15,5	47	100/500/1000
3.545.2.4.3.0050.0.0004	4	0,5	6,5	19,9	56	100/500/1000
3.545.3.4.3.0050.0.0005	5	0,5	7,1	24,3	67	100/500/1000
3.545.3.4.3.0050.0.0006	6	0,5	7,7	28,7	81	100/500/1000
3.545.3.4.3.0050.0.0007	7	0,5	7,7	33,2	84	100/500/1000
3.545.3.4.3.0050.0.0008	8	0,5	8,4	37,4	101	100/500/1000
3.545.3.4.3.0050.0.0009	9	0,5	9,6	41,8	115	100/500/1000
3.545.3.4.3.0050.0.0010	10	0,5	9,6	46,2	118	100/500/1000
3.545.3.4.3.0050.0.0012	12	0,5	10	55	136	100/500/1000
3.545.3.4.3.0050.0.0014	14	0,5	10,5	63,8	155	100/500/1000
3.545.3.4.3.0050.0.0016	16	0,5	11,1	72,6	171	100/500/1000
3.545.3.4.3.0050.0.0018	18	0,5	11,6	81,4	192	100/500/1000
3.545.3.4.3.0050.0.0019	19	0,5	11,6	85,8	195	100/500/1000
3.545.3.4.3.0050.0.0020	20	0,5	12,3	90,2	215	100/500/1000
3.545.3.4.3.0050.0.0021	21	0,5	12,3	94,6	227	100/500/1000
3.545.3.4.3.0050.0.0024	24	0,5	13,4	107,9	244	100/500/1000
3.545.3.4.3.0050.0.0025	25	0,5	13,6	112,3	265	100/500/1000
3.545.3.4.3.0050.0.0027	27	0,5	13,9	121,1	273	100/500/1000

Part Number	ConductorCount	Conductor Diameter (mm²)	Approx. Cable Diameter(mm)	Copper Weight(kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.545.2.4.3.0075.0.0002	2	0,75	6,5	17,7	50	100/500/1000
3.545.2.4.3.0075.0.0003	3	0,75	6,8	24,3	61	100/500/1000
3.545.2.4.3.0075.0.0004	4	0,75	7,4	30,9	75	100/500/1000
3.545.3.4.3.0075.0.0005	5	0,75	8	37,5	91	100/500/1000
3.545.3.4.3.0075.0.0006	6	0,75	8,6	44,1	101	100/500/1000
3.545.3.4.3.0075.0.0007	7	0,75	8,6	50,7	111	100/500/1000
3.545.3.4.3.0075.0.0008	8	0,75	9,4	57,3	133	100/500/1000
3.545.3.4.3.0075.0.0009	9	0,75	10,8	63,9	151	100/500/1000
3.545.3.4.3.0075.0.0010	10	0,75	10,8	70,5	155	100/500/1000
3.545.3.4.3.0075.0.0012	12	0,75	11,2	83,7	179	100/500/1000
3.545.3.4.3.0075.0.0014	14	0,75	11,8	96,9	204	100/500/1000
3.545.3.4.3.0075.0.0016	16	0,75	12,3	110,1	226	100/500/1000
3.545.3.4.3.0075.0.0018	18	0,75	13	123,3	257	100/500/1000
3.545.3.4.3.0075.0.0019	19	0,75	13	129,9	262	100/500/1000
3.545.3.4.3.0075.0.0020	20	0,75	13,7	136,5	283	100/500/1000
3.545.3.4.3.0075.0.0021	21	0,75	13,7	143,1	285	100/500/1000
3.545.3.4.3.0075.0.0024	24	0,75	15,2	162,9	329	100/500/1000
3.545.3.4.3.0075.0.0025	25	0,75	15,2	169,5	348	100/500/1000
3.545.3.4.3.0075.0.0027	27	0,75	15,5	182,7	360	100/500/1000

Part Number	ConductorCount	Conductor Diameter (mm²)	Approx. Cable Diameter(mm)	Copper Weight(kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.545.2.4.3.0100.0.0002	2	1	6,9	21	57	100/500/1000
3.545.2.4.3.0100.0.0003	3	1	7,2	29,2	70	100/500/1000
3.545.3.4.3.0100.0.0004	4	1	7,8	37,5	86	100/500/1000
3.545.3.4.3.0100.0.0005	5	1	8,6	45,8	106	100/500/1000
3.545.3.4.3.0100.0.0006	6	1	9,2	54	124	100/500/1000
3.545.3.4.3.0100.0.0007	7	1	9,2	62,3	130	100/500/1000
3.545.3.4.3.0100.0.0008	8	1	10,1	70,5	155	100/500/1000
3.545.3.4.3.0100.0.0009	9	1	11,6	78,7	176	100/500/1000
3.545.3.4.3.0100.0.0010	10	1	11,6	87	182	100/500/1000
3.545.3.4.3.0100.0.0012	12	1	12	103,5	210	100/500/1000
3.545.3.4.3.0100.0.0014	14	1	12,6	120	240	100/500/1000
3.545.3.4.3.0100.0.0016	16	1	13,3	136,5	268	100/500/1000
3.545.3.4.3.0100.0.0018	18	1	14	153	304	100/500/1000
3.545.3.4.3.0100.0.0019	19	1	14	161,3	310	100/500/1000
3.545.3.4.3.0100.0.0020	20	1	14,7	169,5	335	100/500/1000
3.545.3.4.3.0100.0.0021	21	1	14,7	177,8	338	100/500/1000
3.545.3.4.3.0100.0.0024	24	1	16,3	202,5	387	100/500/1000
3.545.3.4.3.0100.0.0025	25	1	16,3	210,8	409	100/500/1000
3.545.3.4.3.0100.0.0027	27	1	16,6	227,3	423	100/500/1000

Part Number	ConductorCount	Conductor Diameter (mm²)	Approx. Cable Diameter(mm)	Copper Weight(kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.545.2.4.3.0150.0.0002	2	1,5	7,5	30,2	71	100/500/1000
3.545.2.4.3.0150.0.0003	3	1,5	7,9	43,1	89	100/500/1000
3.545.2.4.3.0150.0.0004	4	1,5	8,6	56	111	100/500/1000
3.545.3.4.3.0150.0.0005	5	1,5	9,3	68,8	136	100/500/1000
3.545.3.4.3.0150.0.0006	6	1,5	10,1	81,7	160	100/500/1000
3.545.3.4.3.0150.0.0007	7	1,5	10,1	94,5	170	100/500/1000
3.545.3.4.3.0150.0.0008	8	1,5	11	107,3	203	100/500/1000
3.545.3.4.3.0150.0.0009	9	1,5	12,7	120,2	230	100/500/1000
3.545.3.4.3.0150.0.0010	10	1,5	12,7	133,1	239	100/500/1000
3.545.3.4.3.0150.0.0012	12	1,5	13,2	158,8	278	100/500/1000
3.545.3.4.3.0150.0.0014	14	1,5	13,9	184,5	318	100/500/1000
3.545.3.4.3.0150.0.0016	16	1,5	14,5	210,2	355	100/500/1000
3.545.3.4.3.0150.0.0018	18	1,5	15,4	235,9	403	100/500/1000
3.545.3.4.3.0150.0.0019	19	1,5	15,4	248,8	413	100/500/1000
3.545.3.4.3.0150.0.0020	20	1,5	16,2	261,7	446	100/500/1000
3.545.3.4.3.0150.0.0021	21	1,5	16,2	274,5	451	100/500/1000
3.545.3.4.3.0150.0.0024	24	1,5	18	313,1	520	100/500/1000
3.545.3.4.3.0150.0.0025	25	1,5	18	326	549	100/500/1000
3.545.3.4.3.0150.0.0027	27	1,5	18,3	351,7	571	100/500/1000

Part Number	ConductorCount	Conductor Diameter (mm²)	Approx. Cable Diameter(mm)	Copper Weight(kg/km)	Approx. Weight (kg/km)	Packing Lengths (m)
3.545.2.4.3.0250.0.0002	2	2,5	8,7	47,4	97	100/500/1000
3.545.2.4.3.0250.0.0003	3	2,5	9,1	68,8	126	100/500/1000
3.545.2.4.3.0250.0.0004	4	2,5	10	90,2	159	100/500/1000
3.545.3.4.3.0250.0.0005	5	2,5	11	111,7	198	100/500/1000
3.545.3.4.3.0250.0.0006	6	2,5	11,9	133,1	235	100/500/1000
3.545.3.4.3.0250.0.0007	7	2,5	11,9	154,5	252	100/500/1000
3.545.3.4.3.0250.0.0008	8	2,5	13	175,9	300	100/500/1000
3.545.3.4.3.0250.0.0009	9	2,5	15,1	197,4	340	100/500/1000
3.545.3.4.3.0250.0.0010	10	2,5	15,1	218,8	356	100/500/1000
3.545.3.4.3.0250.0.0012	12	2,5	15,6	261,7	416	100/500/1000
3.545.3.4.3.0250.0.0014	14	2,5	16,5	304,5	478	100/500/1000
3.545.3.4.3.0250.0.0016	16	2,5	17,4	347,4	536	100/500/1000
3.545.3.4.3.0250.0.0018	18	2,5	18,4	390,2	610	100/500/1000
3.545.3.4.3.0250.0.0019	19	2,5	18,4	411,7	626	100/500/1000
3.545.3.4.3.0250.0.0020	20	2,5	19,4	433,1	677	100/500/1000
3.545.3.4.3.0250.0.0021	21	2,5	19,4	454,5	686	100/500/1000
3.545.3.4.3.0250.0.0024	24	2,5	21,6	518,8	784	100/500/1000
3.545.3.4.3.0250.0.0025	25	2,5	21,6	540,3	838	100/500/1000
3.545.3.4.3.0250.0.0027	27	2,5	22	583,1	873	100/500/1000

Bending Radius	Temperature Range Operating
10xD mm	-40°C ~ +70°C
